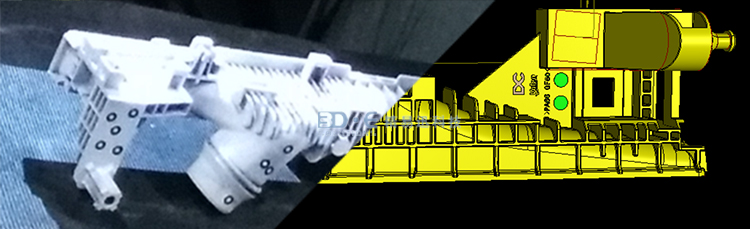

汽車水室配件關系到汽車性能和質量的問題,所以汽車水室配件的生產是非常的嚴格,生產出來也要經過嚴格的檢測,要檢測的的參數非常多,用傳統的方法來測量檢測,有很多參數無法實現,傳統的方法耗時、耗力最后還沒有方法進行全尺寸檢測。
面臨的問題
1.汽車水室配件需要檢測的參數非常多(大約300項)需要提高檢測的效率
2.需要檢測的主要參數:平面度、共圓度、平面間高度、孔位高度、多個圓柱的直徑、圓柱法線方向等
3.需要批量三維尺寸檢測
汽車水室配件批量全尺寸三維檢測解決方案

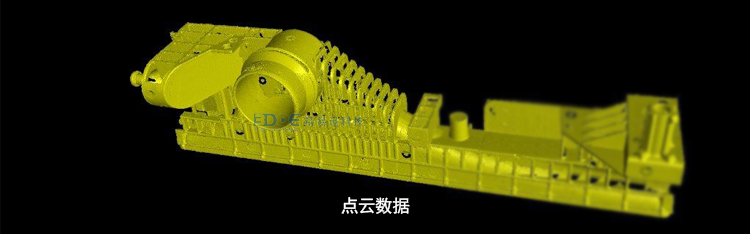

1.快速獲取被測汽車水室配件的3D數據

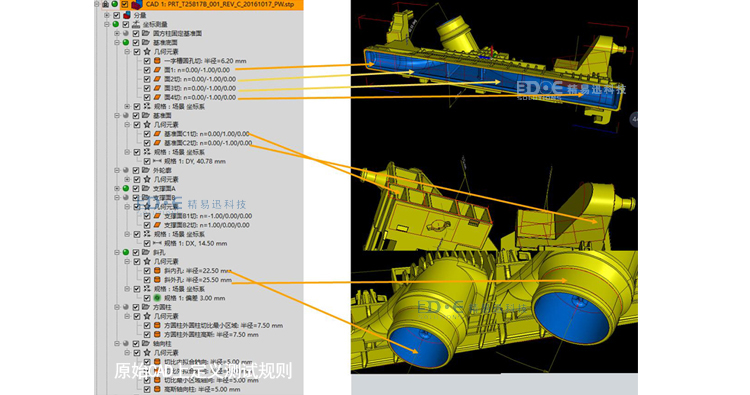

2.把原始CAD數據導入到精易迅3D數模檢測軟件,在原始CAD上定義測試規則,幾何元素、尺寸、計算等

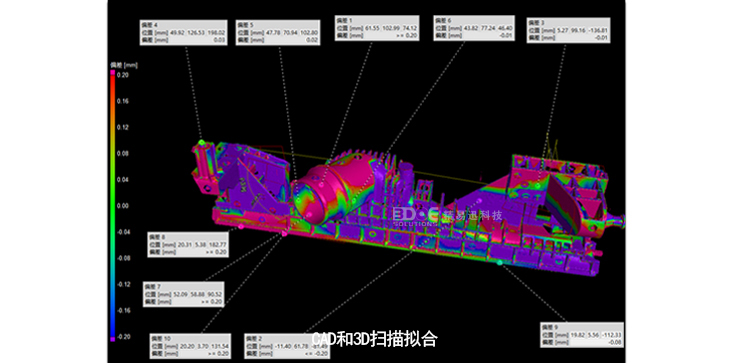

3.把被測汽車水室配件的3D數據導入到精易迅3D數模檢測軟件,CAD和3D掃描數據擬合,采用主要幾何元素的軸向對齊,可以設定0.01-0.1mm的對齊。

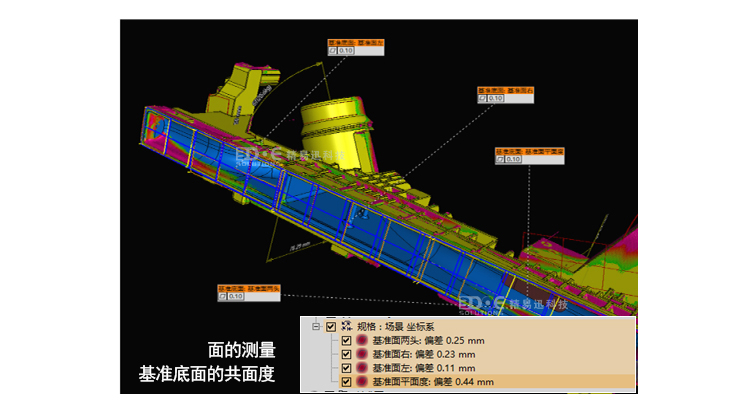

4.面的測量(基準地面的共面度)將底面分為4個部分,進行對比檢測
5.孔的測量

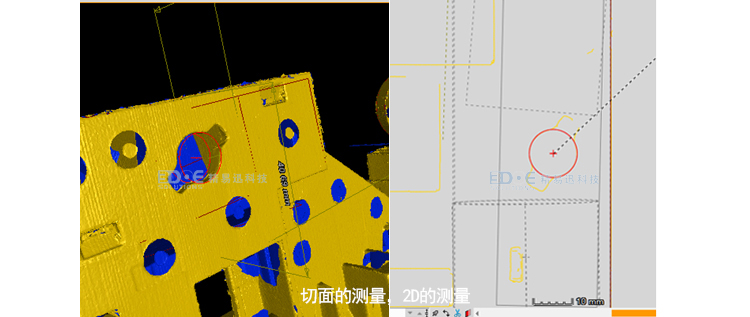

6.切面測量,2D的測量,支持在任意X,Y,Z方向上去切面轉換為一個測量平面,可以直接在空間和平面上測量角度,長度,直徑等

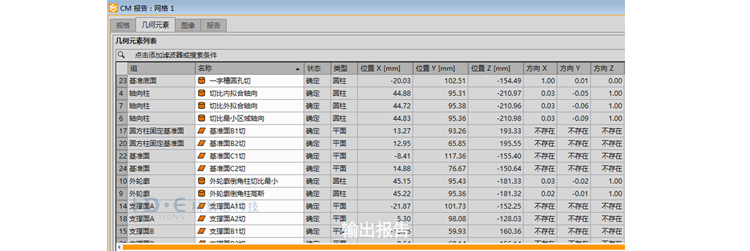

7.輸出報告
8.精易迅解決方案的優勢
可以并行式工作,設計開始,就可以在CAD上定義測試
支持遞增式樣的測試規則
重復測試時間在5秒以內(200參數)
可以重復測試不同的批次的被測物
支持評估報告
